广州能源发电有限公司变频器安装竣工报告

作者:广州鑫恒电气设备有限公司 浏览: 发表时间:2020-05-26 14:27:23

项目名称:增城公司#1炉湿法塔#2减湿液

循环泵、#2冷却液循环泵变频

改造及DCS控制逻辑优化项目

施工单位:广州鑫恒电气设备有限公司

施工负责人:韦新新

编 写 人:  韦新新

审 核 人:  刘志辉

编写日期:  2019-06-20


一、项目概况

1.1项目名称:广州能源发电有限公司1#炉湿法塔减湿液、冷却液循环泵变频改造及DCS控制逻辑优化(#1炉湿法塔减湿液、冷却液循环泵,四台凝结水泵共6台,DCS厂家;艾默生)

1.2项目地址:广州市增城区

1.3项目单位:广州能源发电有限公司,为本项目的需求方或甲方;本项目的供货方为乙方。

1.4项目概述

广州能源发电有限公司为垃圾发电企业。1#炉烟气配置有湿法塔冷却液、减湿液循环泵两台,

1、4、1电机原设计为软启动运行,无调速设备。根据增城环保能源有限公司设备(系统)变更书要求,拟改造为变频调速运行。电机保留使用,另外增加2套变频调速控制系统。

变频器与电机采用一拖一方案,主要运行方式为远程自动运行,调试期间可以选择就地手动运行。自动运行方式时,需要在DCS系统增加电机的运行、电流反馈、指令、故障、就地/远方状态。就地运行时通过变频器操作盘显示上述数据。

本项目为1#湿法塔减湿液循环泵、冷却液循环泵变频技术改造工程中的变频器及配套变频器柜采购、安装、调试项目,电源电缆及控制电缆由我司提供。要求变频器供应商除供应变频器设备外,还需承担改造所涉及的设计、制图以及系统安装调试等相关工作。

1、4、2 (2)台减湿液循环泵逻辑要求:在不删除原逻辑的情况下,新增减湿液循环泵频率给定逻辑,并在画面新增频率给定面板。

1、4、3(4)台凝结水泵逻辑要求:在不删除原逻辑的情况下,新增凝结水泵频率给定逻辑,并在画面新增频率给定面板。

自动控制要求:变频泵(六台)增加自动逻辑,并能投入自动控制且根据PID能自动调节,厂家需整定PID参数,并通过热控人员验收

1.5项目质保期:本项目自验收后提供一年质保。


二、开工时间

      2019年05月22日进场做安全交底及三级培训,办理开工手续


三、施工进度

   05月23日确定安装位置,整改焊接安装基座。

05月24日变频器柜体就位,安装固定(变频器拆箱前外包装完好无损,内附电子说明书光盘一张,钥匙一把)。

   05月25日至05月30日一、二次回路电缆布线及接线。

   05月31日变频器柜本体控制电机空载测试。

   06月04日至06月05日远控对信号及远控电机空载调试,

   06月09日变频器柜随#1炉点火投入使用

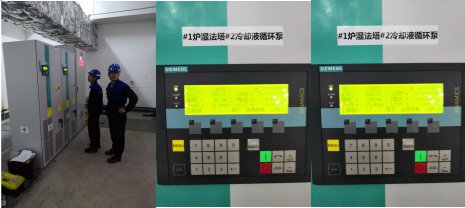

四、变频器安装现场施工实况图片记录




五、DCS逻辑优化情况

1、两台减湿液循环泵逻辑在不删除原逻辑的情况下,新增减湿液循环泵频率给定逻辑,并在画面新增频率给定及频率反馈面板。

2、四台凝结水泵逻辑在不删除原逻辑的情况下,新增凝结水泵频率给定逻辑,并在画面新增频率给定及频率反馈面板。

自动控制按要求给变频泵(六台)增加自动逻辑,并且四台凝结水泵能投入自动控制且根据PID能自动调节;两台湿法塔循环泵变频器由于设备设计缺陷没有压力或流量PID控制信源号可取,所以未达到PID自动调节功能,需在中控根据现场需求手动调节变频器给定频率。


六、现场问题反馈

现场投入运行时中控操作台#1炉操作电脑不能控制变频器操作,换台电脑可正常操作运行;建议由热控检查具体原因。


七、变频器接线点表附清单


八、变频器柜操作注意事项:

1、变频器设定默认最低频率10HZ,变频器接收到启动指令后会输出10HZ保持最低转速运行,如需加大运行频率需要手动在操作窗口增加频率指令。按照:变频器送电-变频器启动-增加运行频率

2、变频器运行中严禁以断开电源的方式停机,严格按照操作步骤:发送停止指令待变频器完全没有输出后断电。

3、水泵电机日常运维是断开变频器柜主电源,以防止误操作出现安全隐患,必要时拆除变频器负载端电机线。

4、变频器出现故障时禁止强制启动。


综上所述此项目已按要求施工并投入使用,望各位领导予以验收
